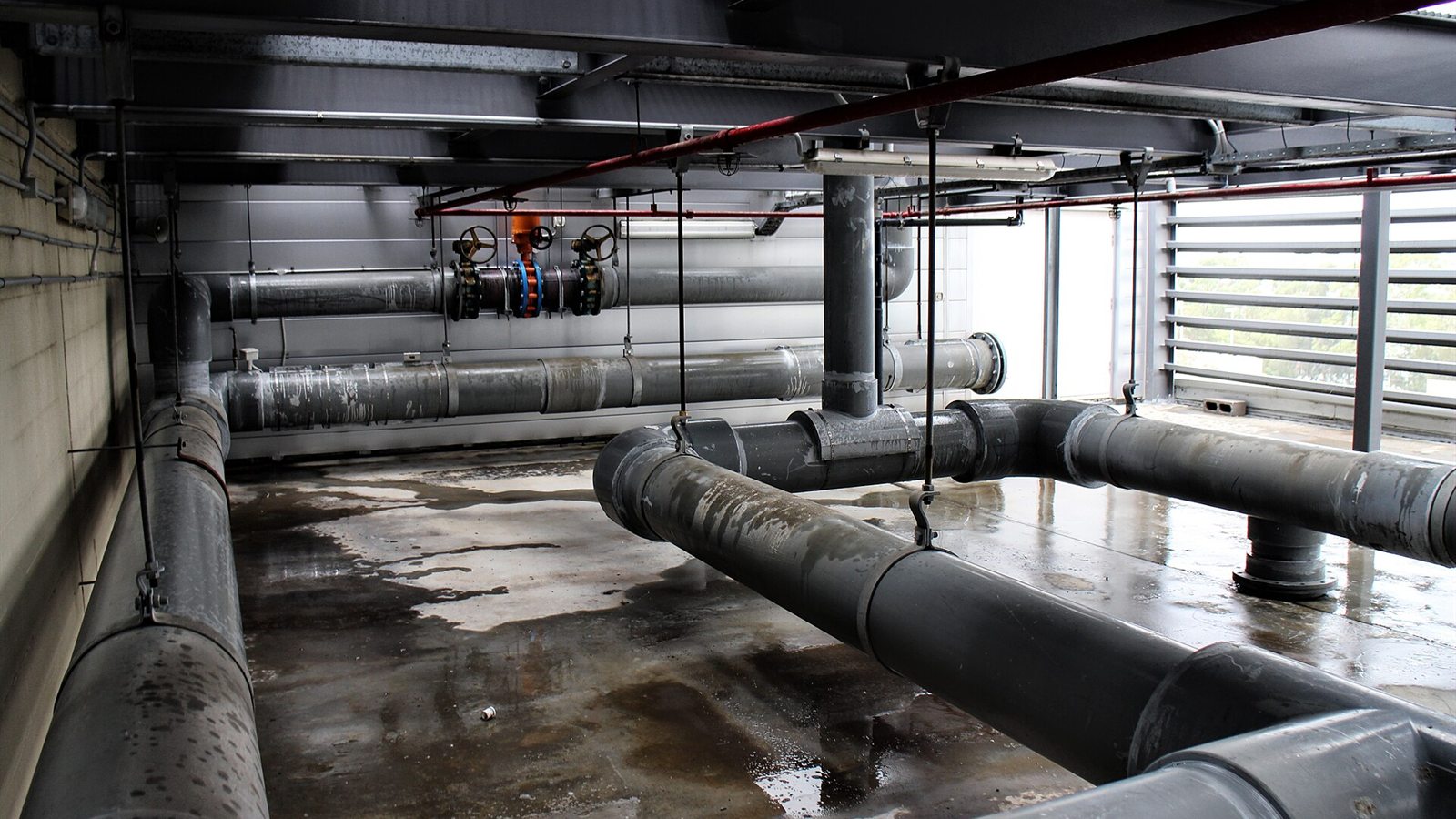

Un réseau hydraulique CVC se dimensionne dans un ordre précis. La puissance à transporter détermine le débit d’eau, le débit conduit au diamètre des canalisations, puis l’architecture de l’installation fixe les besoins de découplage, d’expansion et d’équilibrage.
En suivant cette chaîne de calcul, on évite deux erreurs fréquentes : choisir une canalisation avant de connaître le débit et dimensionner les organes hydrauliques indépendamment du régime d’eau.
Étape 1 : partir de la puissance utile
La puissance à transporter peut provenir d’un bilan thermique, d’une sélection de chaudière, de pompe à chaleur, de groupe froid ou d’une puissance d’émetteurs. Elle doit correspondre au tronçon étudié : puissance totale en sortie de production, puissance d’une branche ou puissance d’un terminal.
Si les températures et le débit sont connus, le calculateur de puissance échangée par l’eau permet de vérifier la cohérence des données.
Étape 2 : fixer le régime d’eau
Le régime d’eau associe une température de départ, une température de retour et un écart de température ΔT. À puissance égale, un ΔT important réduit le débit nécessaire. À l’inverse, un faible ΔT augmente le débit et peut conduire à des canalisations, des pompes et des organes plus importants.
Le régime doit rester compatible avec les émetteurs, le générateur et les conditions de fonctionnement prévues. Le calculateur de régime d’eau aide à relier ces trois températures.
Étape 3 : calculer le débit d’eau
Pour de l’eau dans les conditions courantes du chauffage et de la climatisation, la relation pratique est souvent écrite sous la forme :
Débit en m³/h ≈ Puissance en kW / (1,16 × ΔT en K)
Exemple : un réseau doit transporter 50 kW avec un écart de température de 20 K.
- Débit ≈ 50 / (1,16 × 20) ;
- Débit ≈ 2,15 m³/h.
Le calculateur de débit d’eau réalise cette opération avec plusieurs unités et permet de contrôler rapidement plusieurs hypothèses de régime.
Étape 4 : déterminer le diamètre de canalisation
Le diamètre intérieur dépend du débit et de la vitesse cible. La relation est la même que pour tout écoulement volumique : Q = v × S. Pour un tube circulaire, la section permet ensuite de calculer le diamètre intérieur théorique.
Avec un débit de 2,15 m³/h et une vitesse cible de 1 m/s, le diamètre intérieur théorique est voisin de 28 mm. Cette valeur n’est pas directement un diamètre nominal. Il faut la rapprocher d’un tube réel en tenant compte du matériau, de l’épaisseur, de la classe de pression et des dimensions commerciales.
Utilisez le calculateur de diamètre de canalisation, puis vérifiez les pertes de charge linéaires et singulières du réseau complet.
Étape 5 : vérifier l’architecture hydraulique
Le bon diamètre ne suffit pas à garantir un fonctionnement stable. Lorsque les débits primaire et secondaire diffèrent, un découplage hydraulique peut être nécessaire. La bouteille de découplage doit alors être dimensionnée à partir du débit retenu et des vitesses internes recherchées.
Le volume d’eau se dilate avec la température. Le calculateur de vase d’expansion intervient après l’estimation du volume total, de la plage de température et des pressions de service.
Contrôles complémentaires indispensables
- pertes de charge du circuit le plus défavorisé ;
- hauteur manométrique et plage de fonctionnement du circulateur ;
- autorité des vannes et équilibrage des branches ;
- pression minimale, pression maximale et soupape de sécurité ;
- qualité d’eau, glycol éventuel et variation de viscosité ;
- purge d’air, décantation et points de vidange ;
- dilatation des canalisations et contraintes mécaniques.
Le parcours de calcul recommandé
- Établir la puissance du tronçon étudié.
- Définir le régime d’eau et le ΔT.
- Calculer le débit correspondant.
- Choisir une vitesse cible et déterminer le diamètre intérieur.
- Retenir un tube commercial et recalculer la vitesse réelle.
- Vérifier les pertes de charge et sélectionner le circulateur.
- Dimensionner le découplage, l’expansion et les organes de sécurité.
Cette progression transforme une série de calculs isolés en une étude cohérente. Chaque résultat devient l’entrée de l’étape suivante, ce qui facilite également la relecture et la justification du dimensionnement.
